Panneaux solaires · Jinko Solar
Tiger Neo 72HL4-(V)
Module monofacial N-type · 570–590 Wp
Ce panneau solaire de nouvelle génération offre une puissance élevée et un rendement exceptionnel grâce à la technologie N-type, garantissant une production fiable et stable même en faible ensoleillement.
- Puissance crête
- 570–590 Wp
- Technologie de cellule
- N-type TOPCon
- Garantie de puissance linéaire
- 30 ans
- Rendement du module (max.)
- 22,84 %
- Charge statique max. (face avant)
- 5 400 Pa
Description
Nous vous présentons un modèle bien performant
Robuste, durable et conçu pour résister aux conditions climatiques les plus exigeantes, il bénéficie d’une faible dégradation et d’une longue garantie, faisant de lui un choix idéal pour vos installations solaires professionnelles ou résidentielles.
Technologie N-type (TOPCon)
Modules N-type à contacts passivés par oxyde tunnel (TOPCon) : dégradation LID/LeTID plus faible et meilleur rendement par faible luminosité.
Technologie HOT 2.0
Les modules N-type dotés de la technologie HOT 2.0 de JinkoSolar offrent une meilleure fiabilité et un meilleur rendement.
Technologie SMBB
Meilleur piégeage de la lumière et meilleure collecte du courant pour augmenter la puissance et la fiabilité du module.
Résistance au brouillard salin et à l’ammoniac
Haute résistance au brouillard salin et à l’ammoniac.
Charge mécanique renforcée
Certifié pour supporter une charge statique maximale de 5 400 Pa en face avant et de 2 400 Pa en face arrière.
Fiche technique
Caractéristiques du module
Caractéristiques mécaniques et système
| Marque | Jinko Solar |
|---|---|
| Modèle | Tiger Neo 72HL4-(V) |
| Classes de puissance | 570–590 Wp |
| Type de module | Monofacial, cellules N-type |
| Type de cellule | Monocristallin N-type |
| Nombre de cellules | 144 (72 × 2) |
| Poids | 27,0 kg |
| Verre avant | 3,2 mm, revêtement antireflet, haute transmission, extra-clair (faible teneur en fer), trempé |
| Cadre | Alliage d’aluminium anodisé |
| Boîte de jonction | IP68 |
| Classe de protection | Classe II |
| Classement au feu (IEC) | Classe C |
| Câbles de sortie | 4,0 mm² ; (+) : 400 mm, (−) : 200 mm ou longueur sur mesure |
| Dimensions (L × l) | 2 278 × 1 134 mm (±2 mm) |
| Épaisseur du cadre | 30 ± 1 mm |
| Profil du cadre (côté long / côté court) | 28 mm / 15 mm |
| Entraxe des trous de fixation | 1 400 / 1 100 / 400 mm (±1 mm) |
| Charge statique max. face avant | 5 400 Pa |
| Charge statique max. face arrière | 2 400 Pa |
| Tension système maximale | 1000/1500 V DC (IEC) |
| Calibre max. du fusible série | 25 A |
| Température de fonctionnement | -40 °C ~ +85 °C |
| Température nominale de fonctionnement des cellules (NOCT) | 45 ± 2 °C |
| Dimensions de la palette | 2308 × 1120 × 1249 mm |
| Conditionnement | 36 pièces/palette, 72 pièces/pile (2 palettes), 720 pièces/conteneur 40’HQ |
Dimensions
Schéma indicatif d’après le plan de la fiche technique (tolérances ± 2 mm sur les dimensions, ± 1 mm sur le cadre et les trous).
Caractéristiques électriques (STC / NOCT)
| Paramètre | 570 Wp | 575 Wp | 580 Wp | 585 Wp | 590 Wp |
|---|---|---|---|---|---|
| Puissance maximale – Pmax (Wc) | 570 | 575 | 580 | 585 | 590 |
| Tension au point de puissance max. – Vmp (V) | 42,99 | 43,17 | 43,35 | 43,53 | 43,71 |
| Courant au point de puissance max. – Imp (A) | 13,26 | 13,32 | 13,38 | 13,44 | 13,50 |
| Tension en circuit ouvert – Voc (V) | 51,99 | 52,15 | 52,31 | 52,47 | 52,63 |
| Courant de court-circuit – Isc (A) | 13,89 | 13,95 | 14,01 | 14,07 | 14,13 |
| Rendement du module STC (%) | 22,07 | 22,26 | 22,45 | 22,65 | 22,84 |
STC : éclairement 1000 W/m², température de cellule 25 °C, AM 1,5.
| Paramètre | 570 Wp | 575 Wp | 580 Wp | 585 Wp | 590 Wp |
|---|---|---|---|---|---|
| Puissance maximale – Pmax (Wc) | 430 | 433 | 437 | 441 | 445 |
| Tension au point de puissance max. – Vmp (V) | 40,37 | 40,54 | 40,70 | 40,86 | 41,05 |
| Courant au point de puissance max. – Imp (A) | 10,64 | 10,69 | 10,74 | 10,79 | 10,83 |
| Tension en circuit ouvert – Voc (V) | 49,38 | 49,54 | 49,69 | 49,84 | 49,99 |
| Courant de court-circuit – Isc (A) | 11,21 | 11,26 | 11,31 | 11,36 | 11,41 |
NOCT : éclairement 800 W/m², température ambiante 20 °C, AM 1,5, vent 1 m/s.
| Tolérance de puissance | 0 ~ +3 % |
|---|---|
| Coefficient de température de Pmax | -0,29 %/°C |
| Coefficient de température de Voc | -0,25 %/°C |
| Coefficient de température de Isc | 0,045 %/°C |

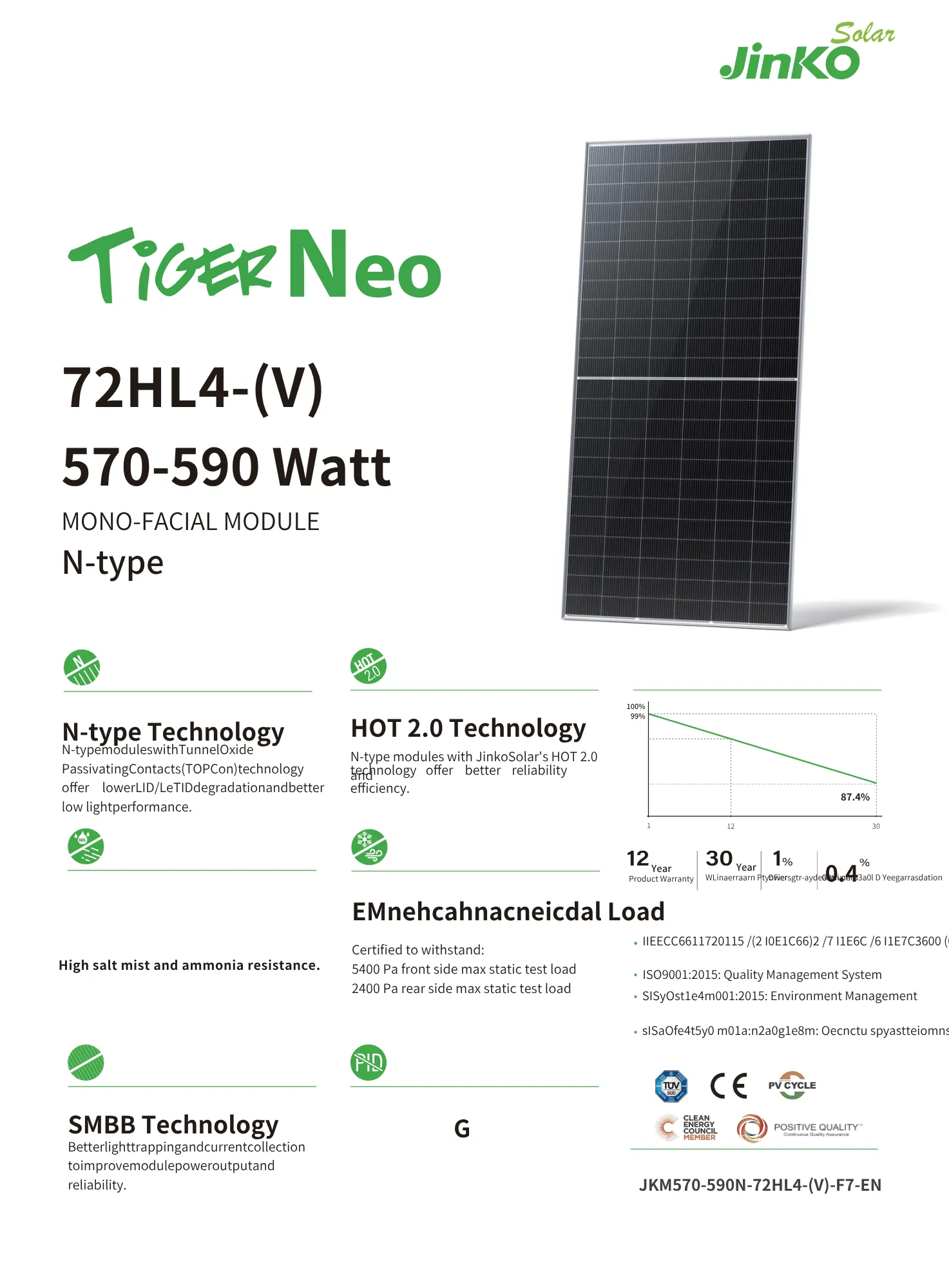

Source : fiche technique Jinko Solar JKM570-590N-72HL4-(V)-F7-EN
Demander un devis ou la fiche PDFGaranties et dégradation
- 12 ansGarantie produit
- 30 ansGarantie de puissance linéaire
- 1 %Dégradation la 1ʳᵉ année
- 0,4 %Dégradation annuelle linéaire
Certifications
- ISO 9001:2015 Système de management de la qualité
- ISO 14001:2015 Système de management environnemental
- ISO 45001:2018 Système de management de la santé et de la sécurité au travail
- IEC 61215 (2016)
- IEC 61730 (2016)
- IEC 61701
- IEC 62716
- IEC 60068
- IEC 62804
- TÜV SÜD
- CE
- PV CYCLE
- Clean Energy Council Member
- Positive Quality
